EOC是指在同軸電纜上傳輸以太網數據的技術統稱。有源調制EOC通過對數據進行調制解調進行傳輸，其可透傳放大器、分支分配器，能 應用于星型網絡與樹型網絡，對某些特殊網絡也有良好的適應性。
CLT201/2-H和CLT201-H/Y/Y2/Y4 EOC網絡集中器 應用Homeplug AV標準，采用11英寸1U機箱室內型結構和全鑄鋁密封外殼，它位于EOC網絡的頂端，提供1或2路EOC連接，可下掛多達506臺CNU204-H EOC網絡終端盒。EOC網絡集中器支持遠程網管，通過WEB/SNMP/TELNET等方式可登錄，并對其下掛的EOC網絡終端盒進行集中管理操作，例如QoS設置、加密設置、統計、狀態信息查詢以及軟件升級等。
l 占用7.5～65MHz 低頻帶通信，抗干擾能力強、帶寬高；
l 內置1或2路CATV接口，支持60V/6A 饋電或過電流；
l 提供2 個10/100/1000M 自適應以太網口，用于接上聯ONU或以太網級聯；
l 201機型支持MAC 350Mbps，202機型支持2個MAC 350Mbps；
l 野外機多棱片鋁鑄盒，有效防水和散熱，提升產品可靠性；
l 室內機11 英寸1U 鐵盒，工作臺放置或壁掛或配置掛耳支持19 英寸標準機架安裝。
項目 | CLT202-H | CLT201-H | CLT201-H/Y | CLT201-H/Y2 | CLT201-H/Y4 | ||
機箱類型 | 11英寸1U鐵盒 | 全鑄鋁密封外殼 | |||||
電源/功耗 | 100~240VAC/<10W | 100~240VAC或35~75VAC/<10W | |||||
外形尺寸 | 280×170×44mm | 227×217×110mm | |||||
內置接口 | 1個Console口（RJ45，速率115200），1個10/100/1000 Base-TX以太網接口（RJ45） | 1個Console口（RJ45，速率115200），3個10/100/1000 Base-TX以太網接口（RJ45），接口具體定義參見接口說明 | |||||
外部接口 | 2個CATV入口和2個OUT Cable電纜接口 | 1個CATV入口和1個OUT Cable電纜接口 | 2個CATV入口和2個OUT Cable電纜接口 | 4個CATV入口和4個OUT Cable電纜接口 | |||
過電能力 | 6A | ||||||
工作溫度 | -25℃～+55℃ | ||||||
工作濕度 | 10%～90%非凝露 | ||||||
散熱方式 | 自然散熱 | ||||||
遵循標準 | IEEE 802.3，IEEE 802.3x ，IEEE 802.3u Auto MDI(X) | ||||||
性能 | 物理層速率：2×500Mbps，MAC層吞吐量：2×350Mbps | 物理層速率：500Mbps， MAC層吞吐量：350Mbps | |||||
傳輸距離 | 2×1km | 1km | 0.9km | 0.8km | |||
占用頻率 | 7.5MHz～65MHz | ||||||
最大輸出功率 | 2×15dBm | 15dBm | 11dBm | 7dBm | |||
接收靈敏度 | 2×-65dBm | -65dBm | -61dBm | -57dBm | |||
輸出阻抗 | 75Ω | ||||||
調制模式 | OFDM | ||||||
產品名稱 | 型號 | 技術參數 |

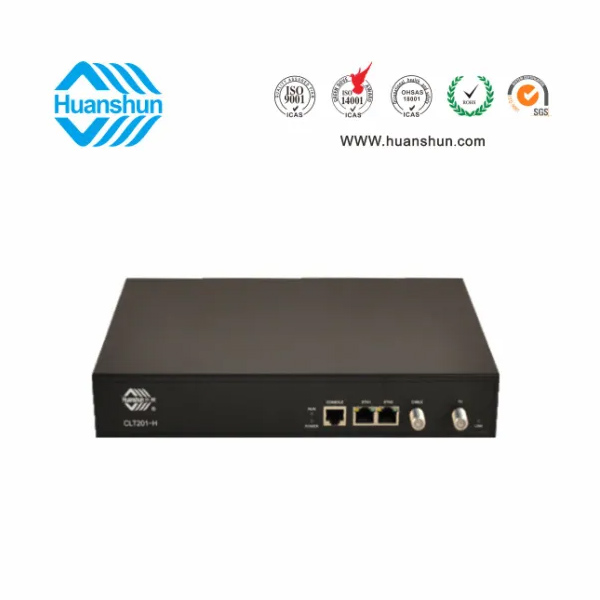

室內型EOC網絡集中器 | CLT201-H | 室內11”1U結構，1路CATV連接，1路接入MAC350Mbps;外置90~255V-12V 1.5A電源適配器 |
CLT202-H | 室內11”1U結構，2路CATV連接，2路接入MAC350Mbps;外置90~255V-12V 1.5A電源適配器 | |

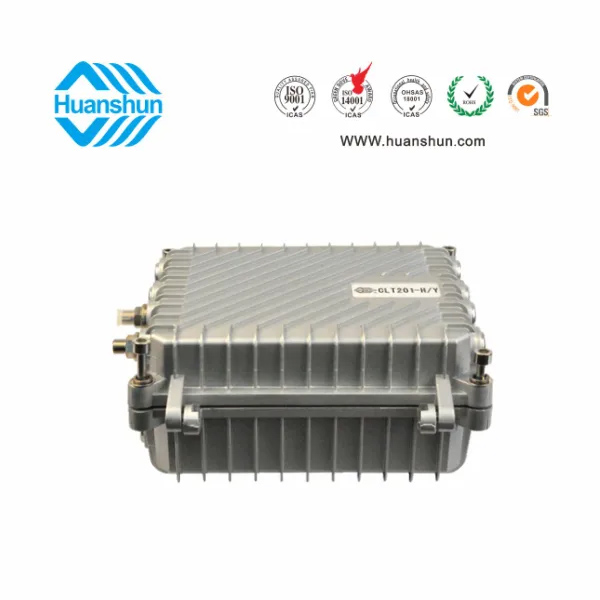

野外型EOC網絡集中器 | CLT201-H/Y | 野外型防水結構，內置電源，AC90～255V供電或AC35～75V饋電；1路有線電視接入，1路接入MAC350Mbps |
CLT202-H/Y2 | 野外型防水結構，內置電源，AC90～255V供電或AC35～75V饋電；2路有線電視接入，1路接入MAC350Mbps | |

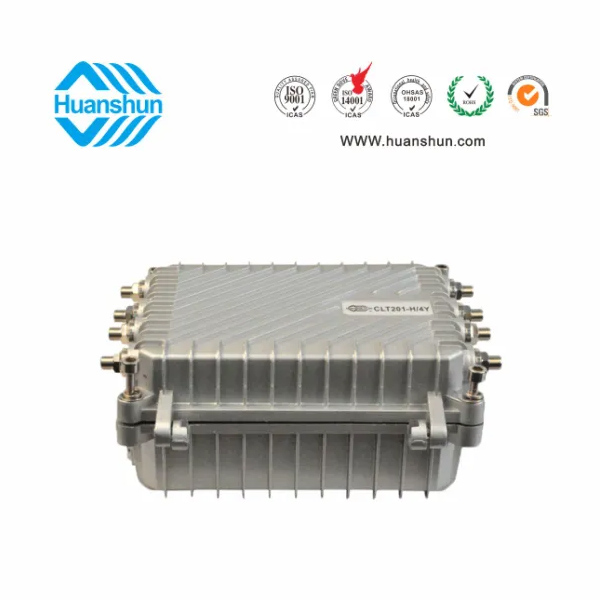

CLT202-H/Y2 | 野外型防水結構，內置電源，AC90～255V供電或AC35～75V饋電；4路有線電視接入，1路接入MAC350Mbps |
